固定管高壓脈沖噴吹裝置

固定管高壓脈沖噴吹裝置主要由穩壓氣包、脈沖閥、電磁閥、噴吹管、文丘里管組成（見圖4-17）_o

壓縮氣體進入穩壓氣包，由于脈沖閥處于關閉狀態而不能被釋放。當電磁閥接到電信號而開啟時，脈沖閥膜片背面的氣壓被卸去，膜片開啟而使壓縮氣體在瞬間釋放而流向噴吹管。在噴吹管上開有若干噴孔（或噴嘴），其數量與一排濾袋的數量相同，每個噴孔（或噴嘴）對準一條濾袋的中心。壓縮氣體從噴孔（或噴嘴）高速噴出，同時通過文丘里的作用引射數倍于己的周圍氣體，并使兩部分氣體的能量進行傳遞，混合氣體噴入濾袋從而實現清灰。

這種噴吹裝置所需的噴吹壓力為0.6-0.7MPa,脈沖時間為130~150ms_o

固定管低壓脈沖噴吹裝置

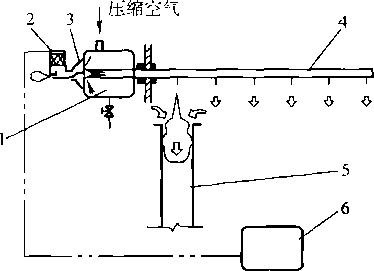

固定管低壓脈沖噴吹裝置如圖4-18所示。其組成和工作原理與高壓噴吹類型大致相同，區別在于其脈沖閥不是直角型式，而是直通（或淹沒）型式。另外，這種噴吹裝置通常不設文丘里管，直接通過袋口的作用使噴吹氣流同引射氣流實現能量傳遞。

這種噴吹裝置所需的噴吹壓力為0.2~0.3MPa,脈沖時間可小于100ms,甚至更短。
