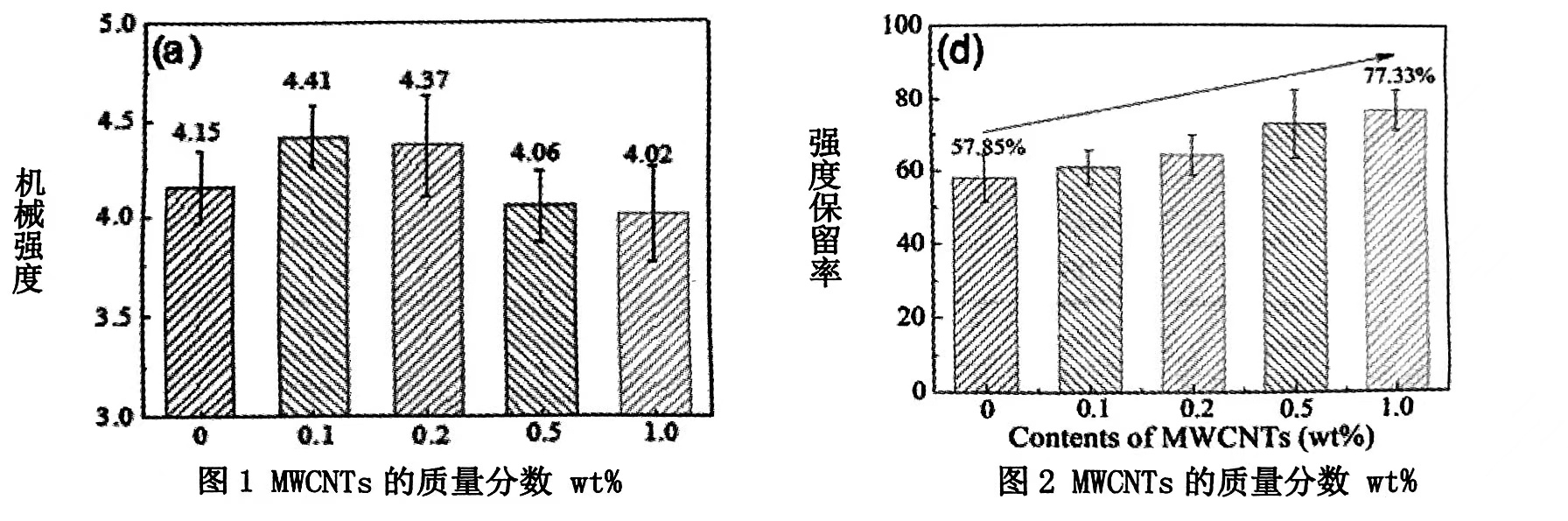

研究了多壁碳納米管(MWCNTs)對PPS光穩定性的影響。得出結論：加入多壁碳納米管后，由于多壁碳納米管的異相成核，PPS纖維的機械強度從4.15cN/dtex提高到4.41cN/dtex,如圖1所示;強度保留率由純PPS的57.8%提高到PPS/MWCNTs-1.0纖維的77.3%，如圖2所示。改性PPS光穩定性增強的機理是基于穩態熒光光譜的MWCNTs對光生激子的有效猝滅，并且多壁碳納米管具有較高的電子吸附和電子遷移率，激子能迅速吸附到多壁碳納米管表面并在沒有光化學反應的情況下返回基態，從而抑制了單線態氧的形成和PPS的降解。
