為提高PPS的剛度、強(qiáng)度和耐熱性等性能，可將PPS與高強(qiáng)度、高模量的玻璃纖維(GF)、碳纖維(CF)、聚酰亞胺(PI)、芳綸纖維(PMIA)復(fù)合。

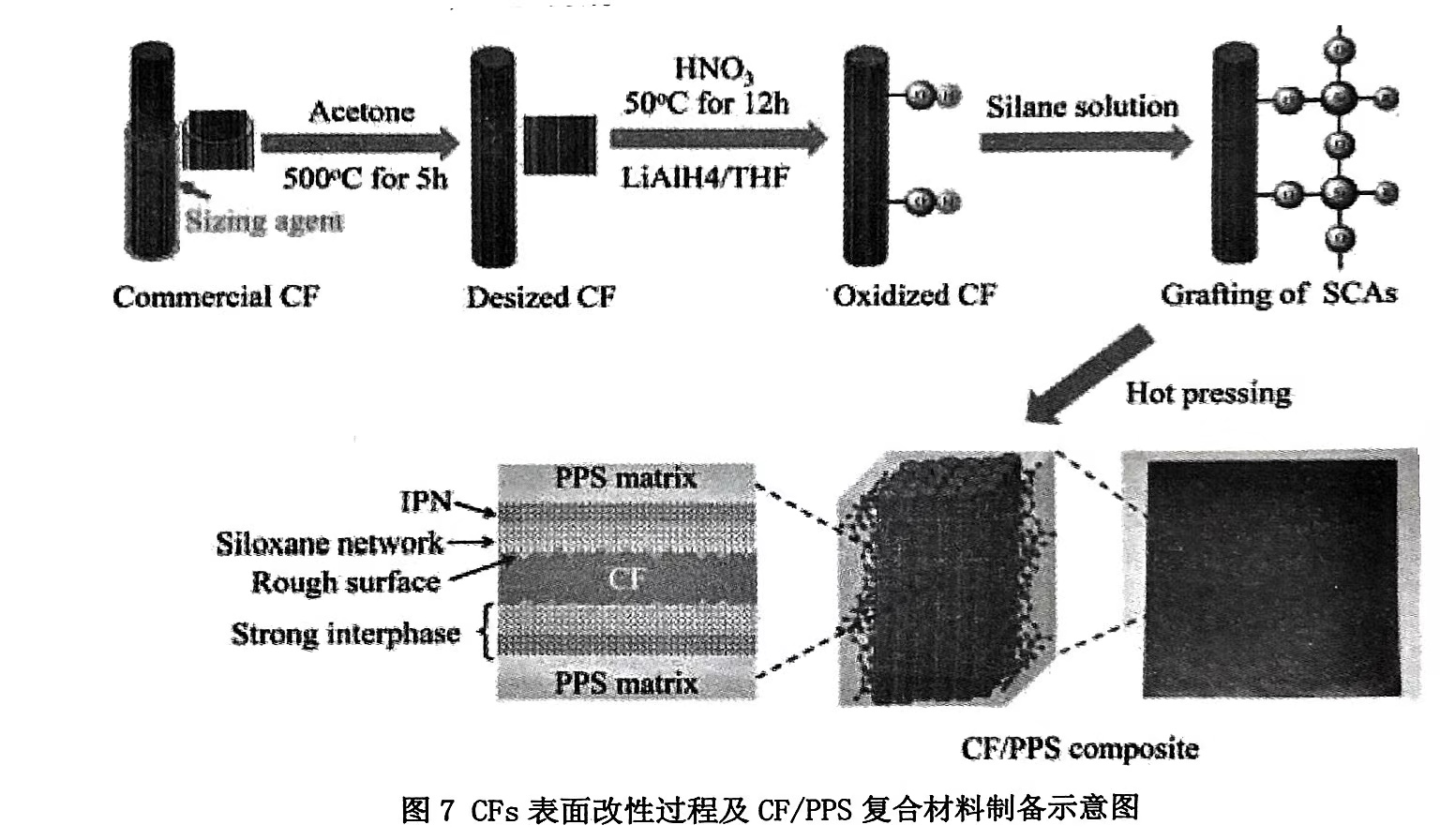

研究了碳纖維增強(qiáng)聚苯硫醚性能的影響。在碳纖維加入聚苯硫醚之前，先采用液相氧化和硅烷偶聯(lián)劑(SCA)接枝兩步法相結(jié)合的方法對CF表面進(jìn)行改性，然后再改性聚苯硫醚，如圖7所示。得出結(jié)論：液相氧化顯著提高了CF表面的粗糙度和含氧活性基團(tuán)的含量，在CF表面接枝SCA可以改變CF表面的化學(xué)組成，使CF與PPS基體形成良好的潤濕性和較強(qiáng)的粘結(jié)力，改性后的CF/PPS復(fù)合材料的拉伸強(qiáng)度、彎曲強(qiáng)度和層間剪切強(qiáng)度分別提高了5.96%、36.18%和21.73%。
