噴吹管組件組成部分是由噴吹管、引流噴嘴以及連接器等，如圖6-36所示。將脈沖閥所噴出的脈沖氣流通過噴吹管上的噴嘴噴入袋口，在袋內形成壓力氣團并傳送袋底。

(1)  噴吹管。噴吹管的內徑應該與脈沖閥的輸出通徑一樣或者稍大，長度取決于所噴吹的濾袋數量。

(2)引流噴嘴。引流噴嘴把脈沖閥所噴出的被壓縮氣體分配均勻到每條濾袋，并指導氣流垂直噴入濾袋。對高壓脈沖閥，為了提升誘導性能，可在噴嘴出口設置文氏管。引流噴嘴有焊接式、抱箍式、螺旋內卡式等，如圖6-37所示。

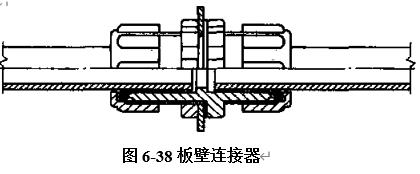

(3)連接器噴吹管需要穿越除塵器的壁板，為有效解決噴吹管與除塵器的密封并便于安裝，可采用專用的板壁連接器，如圖6-38所示。
