圖11-8給出了3種脫水法的泥渣層含水率示意圖。機械壓榨時,首先在過濾介質近旁形成低含水率層，然后此層逐漸向上增高，并在脫水結束時形成與壓榨力相平衡的均質渣層。單獨用電滲透脫水時,首先在上部電極的濾布近旁形成低含水率的渣層，然后逐漸向下傳。但是厚渣層降低了電壓，使下部電極近旁料漿的脫水變得困難。顯然，將電滲透和壓榨組合使用，便克服了各法單獨使用的缺點。

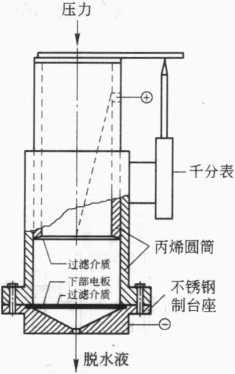

圖11-9給出了電滲透與壓榨組合的實驗裝置。活塞在壓縮室中的移動量由千分表測出。在下部過濾介質的下面裝有電極（稱為下部電極）。在壓榨活塞的底部也裝有過濾介質，介質的上方也有電極（稱為上部電極）。實驗時先取下不銹鋼底座，將濃稠的膨潤土固液混合物倒入壓縮室中，然后再裝上底座并夾緊。接著，在活塞上方施加較小的機械壓力,借以使試料成為半固體狀。
